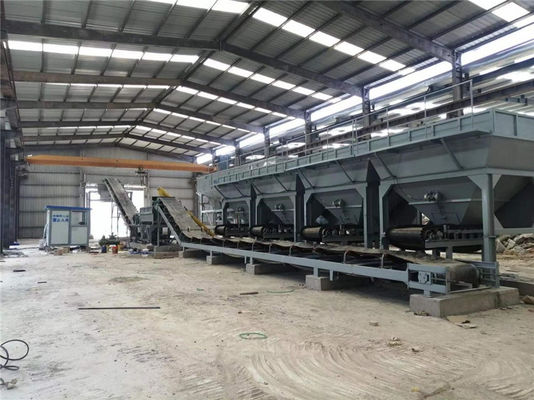

De de grond van WDJ reeks gestabiliseerde het mengen zich installatie is ontwikkeld om aan de behoefte aan hoogwaardige wegen, stedelijke wegen, luchthavens, dokken, sportterreinen en andere faciliteiten te voldoen. Het kan om kalk, gebluste kalk (binnen watergehalte 10-15%), grond, zand en grint, vliegas, cement en andere grondstoffen te gebruiken en cement gestabiliseerd zand en grint, grijze grond gestabiliseerde grondstof, samendrukbare concrete en andere basismaterialen veroorzaken. Alle geproduceerde materialen zullen nauwkeurig aangepast worden en gelijk gemengd.
Onze WBZ-reeks stabiliseerde grond het mengen zich installatie en de gesorteerde grint het mengen zich installatie wordt geproduceerd met de recentste technologie en de gunstige prijs. Het wordt ontworpen om bouwbehoeften van basismaterialen van krachtige grondstoffen te voorzien. De elke grondstoffenmengelingen nauwkeurig in het productieproces, die de geproduceerde materialen verzekeren voldoen aan de bouwvereisten.
WDJ300.400.500.600.700.800 het type stabiliseerde grond het mengen zich parameters van installatie de hoofdprestaties:
| Parametermodel | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Productiviteit | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| Meetmethode | Geautomatiseerd | Geautomatiseerd | Geautomatiseerd | Geautomatiseerd | Geautomatiseerd | Geautomatiseerd |
| Aanpassingsmethode | De veranderlijke controle van de frequentiesnelheid | De veranderlijke controle van de frequentiesnelheid | De veranderlijke controle van de frequentiesnelheid | De veranderlijke controle van de frequentiesnelheid | De veranderlijke controle van de frequentiesnelheid | De veranderlijke controle van de frequentiesnelheid |
| Controlewijze | automatisch | automatisch | automatisch | automatisch | automatisch | automatisch |
| Het wegen nauwkeurigheid (complex) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Het wegen nauwkeurigheid (poeder) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Hoofdmotormacht | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Totaal Gewicht | 24t | 24t | 27t | 27t | 30t | 30t |
| Totale macht | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600 gemeten de computer van D en de frequentiesnelheid controleerden de gestabiliseerde grond het mengen zich lijst van de installatie sub-configuratie
| Nr. | Deelnaam | Specificatiemodel | Hoeveelheid | Plaats van Oorsprong | Opmerkingen | ||
| 1 | Volledige machine |
3, Maximumkorrelgrootte van het mengen van complex: 60mm 4, Metend nauwkeurigheid van complex: ±0.51% 5, Metend nauwkeurigheid van poedermateriaal: ±0.51% 6, Assemblagevorm: afneembaar type 7, Gebied: 43m*15m 8, Configuratie: vier vultrechter en één bak (dubbele motoren) |
De gezamenlijke vultrechter, de gebeëindigde plaat van het bakijzer keurt 5mm goed; de vlakke riemmachine, neigde het kanaalstaal van de riemmachine goedkeurt 18; de gezamenlijke vultrechter, mixerbenen keurt I-Straal 20 goed. De vlakke riem en de geneigde riem keuren nylon riem goed.
|
||||
| 2 | Gezamenlijk het groeperen systeem | Gezamenlijke vultrechter | 12m ³ ijzerplaat die 5mm gebruiken | 4 | Beian, Shandong |
Combinatietype: Enige baksamenstelling Vultrechterbreedte: 3300mm |
|
| Vibrator | 1.1KW | 4 | Henan Xinxiang | ||||
| Het netscherm |
Het net-versterkte scherm
|
4 | Beian, Shandong | ||||
| Riemschaal | Het wegen nauwkeurigheid ±0.51% | 4 | Beian, Shandong | ||||
| De trommel van de riemschaal | 4KW | 4 |
Zibo Shandong |
||||
| Druksensor | 150Kg | 4 | Bengbu Anhui | ||||
| De dragerrollen van de riemschaal | φ89×1080 | 1set | Beian, Shandong | ||||
| De dragerrol van de riemschaal | φ89×1040 | 1set | Beian, Shandong | ||||
| Drukriemschijf | 1 | Beian, Shandong | |||||
| Het doseren het Kader van de riemmachine | kanaalstaal [18 | 1 | Beian, Shandong | ||||
| Gemotoriseerde katrol | 50100-15KW-2.5 | 1 | Beian, Shandong | ||||
| Rings vlakke riem | 1000×539.3m nylon riem | 1 | Hebei | ||||
| De dragerrollen van de riemmachine | φ89×375 | 1 reeks | Beian, Shandong | ||||
| De dragerrollen van de riemmachine | φ89×1150 | 1 reeks | Beian, Shandong | ||||
| Verticale stok | 1 reeks | Beian, Shandong | |||||
| 3 | Het systeem van de poederlevering | De voedende bak van het systeempoeder | 80-100T | 1 | Beian, Shandong | ||
| Stofverwijdering | Niets | Beian, Shandong | |||||
| Poortklep | 800×800 | 1 | Beian, Shandong | ||||
| De handwiel van de poortklep | 320 | 2 | Beian, Shandong | ||||
| Schroeftransportband | φ325×2700mm | 1 | Beian, Shandong | ||||
| Spiraalvormige motor | 5.5KW | 1 | Beian, Shandong | ||||
| Staalkabel | φ6-10m | 1 | Beian, Shandong | ||||
| Doekzak | φ325 | 2 | Beian, Shandong | ||||
| Spiraalvormige elektronische schaal | Φ325×1400mm | 1 | Beian, Shandong | ||||
| Elektronische wegende motor | 4KW | 1 | Beian, Shandong | ||||
| Huidige spanningssensor | 500Kg | 1 |
Bengbu, Anhui |
||||
| 4 | Verrichtingsruimte | Controlekamer | 1 | Beian, Shandong |
Controlewijze: Computercontrole
|
||
| Airconditioner | 1.2HP (het koelen en het verwarmen type) | 1 | |||||
| 5 | watervoorzieningssysteem | pomp met duikvermogen | 2.2KW | 1 | Zibo, Shandong | waterwijze: frequentieregelgeving | |
| De stroom van de waterpomp | 40m ³ /h | 1 | Beian, Shandong | ||||
| 6 | Het mengen van apparaat | Mixer | 1 | Beian, Shandong |
machinetype: Dubbele horizontale sterke schacht Ononderbroken type |
||
| Dubbele motor | 37KW | 2 | motor | ||||
| Blad | Het hoge slijtvaste materiaal van de mangaanlegering | 60 | Weifang, Shandong | ||||
| Snelheidsreductiemiddel | ZLY180 | 2 | Zibo, Shandong | ||||
| 7 | Opslagapparaat | Geneigde riemmachine |
Installatieneiging Q=18° Kaderkanaal: staal [18 |
1 | Beian, Shandong |
De aandrijving van de emmerdeur Methode: Pneumatisch
opslagbak Het leegmaken hoogte: 3700mm
|
|
| elektrische aandrijvingstrommel | 50100-18.5KW-2.5 | 1 | Zibo, Shandong | ||||
| Ringvormige vlakke riem | 1000×438m nylon riem | 1 | Hebei | ||||
| De dragerrollen van de riemmachine | φ89×375 | 1 reeks | Beian, Shandong | ||||
| De dragerrollen van de riemmachine | φ89×1150 | 1set | Beian, Shandong | ||||
| Definitieve opslagbak | 8m ³ ijzerplaat die 5mm gebruiken | 1 | Beian, Shandong | ||||
| Vibrator | 0.5KW | 2 | Xinxiang, Henan | ||||
| Elektrische klok | 1 | Beian, Shandong | |||||
| 8 | Het systeem van de luchtkring | Solenoïdeklep | 4V310 | 2 | Zhejiang | ||
| Motor | Y132s1-2-5.5KWB3 | 1 | Beian, Shandong | ||||
| Luchtcompressor | 0.67/7-5.5KW | 1 | |||||
| Luchtcilinder | 100×250 | 4 | |||||
| 9 | Elektrocontrolesysteem | Elektrocomponenten | 1 | Chint Dexie |
De elektrocomponenten kunnen facultatief zijn Keur 485 communicatie verbinding goed |
||
| Controlesysteem | 1 | Beian, Shandong | |||||
| Computergastheer | 1 | Lenovo | |||||
| Monitor | 1 | Lenovo | |||||
| Omschakelaar | 3.7kw | 4 | Hai Li Pu | ||||
| Omschakelaar | 5.5kw | 1 | Hai Li Pu | ||||
| 11 | Gehechtheid | Speciale hulpmiddelen | 1 | Beian, Shandong | |||
| gebruikershandleiding | 1 | Beian, Shandong | |||||
| Gelijkvormigheidsattest | 1 | Beian, Shandong | |||||
Nota: 1 wegens technische verbetering, de oorsprong van gekochte delen en het model van technische parameters kan zijn veranderd, maar de functies zijn niet slechter dan de bestaande;
2 de koper moet de volgende faciliteiten voorbereiden: de concrete stichting van de het mengen zich post, de voeding aan het kabinet van de machtsdistributie van de het mengen zich post en de bron van de wateropslag van de het mengen zich post; de mechanische die olie voor het materiaal wordt vereist, en het noodzakelijke systeem van de bliksembescherming in de het mengen zich post.
Productconfiguratie:
1. Het groeperen leveringssysteem: bestaand uit een verdelende vultrechter, een snelheid-gecontroleerde frequentie-gecontroleerde metende riemmachine, en een riemtransportband.
2. Systeem van de cement het materiële levering: samengesteld uit een cementsilo (cementvultrechter), een snelheid-gecontroleerde veranderlijke voeder van de frequentie metende drijvende kracht, en een spiraalvormige elektronische wegende transportband.
3. Automatisch watervoorzieningssysteem: bestaand uit een druktank, een pomp met duikvermogen, een pijpleiding, een druk klep verminderen, een meter van de waterstroom, en een watersproeier die.
4. Het mengen van systeem: samengesteld uit een motorreductiemiddel en een dubbele horizontale schacht ononderbroken mixer.
5. Het apparatensysteem van de opslagbak: het kenmerken van een dubbele bak van de lossingsopslag, een geneigde riemmachine, en een luchtcompressor.
6. Elektrosysteem: met inbegrip van een kabinet van de verrichtingscontrole en een verrichtingsruimte.
7. Het meten van controlesysteem: uitgerust met elektronische delen van binnenlandse beroemde fabrikanten, die de snelheidscontrole van de frequentieomzetting en microcomputercontrole in zowel hand als automatische vormen kenmerken. Deze machine is ook uitgerust met een bulkcementsilo, met inbegrip van een schroeftransportband. Voor een in zakken gedane cementvultrechter, is een ander apparaat beschikbaar volgens de behoeften van de gebruiker.
De gestabiliseerde grond die van Beian WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800 post mengen is een professionele machine voor de stabilisatieprojecten van de grondkalk. Het heeft een korte het mengen zich tijd, een grote productiecapaciteit en een hoge het mengen zich kwaliteit. Het is gemakkelijk te werken en te handhaven. Het is een ideale keus voor kalk gestabiliseerde grond mengt post, stabilisatiegrond mengt post voor Weg, gestabiliseerde grond mengt post voor Luchthaven, gestabiliseerde grond mengt post voor Spoorweg en gestabiliseerde grond mengt post voor Snelweg.
Wij verlenen uitvoerige technische ondersteuning en de dienst voor onze Gestabiliseerde Grond het Mengen zich Installatie. Ons ervaren technisch personeel is beschikbaar om u van raad en hulp op alle aspecten van de installatie, van installatie aan onderhoud en reparatie te voorzien.
Wij waarborgen snelle reactietijden en de betrouwbare dienst om uw Gestabiliseerde Grond het Mengen zich Installatie te verzekeren blijft bij piekprestaties werken.
